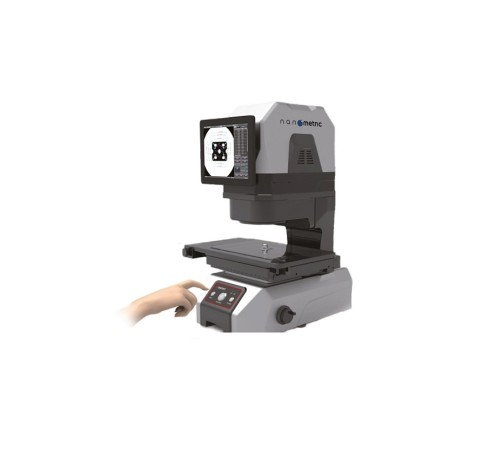

![Система мгновенных измерений серии FastoM Система мгновенных измерений серии FastoM](https://kaliningrad.ks20.ru/image/cache/catalog/nanometric/2/oad-resize_cache-iblock-9b9-71x1fp8vre84852h72gg6rdkocebqhno-904_470_2-fastom-b-500x450.jpg)
Измерение в один клик, быстро и экономично
Решение проблем традиционных измерительных приборов
Традиционные измерительные приборы, такие как эпископ, измерительный прибор изображения, инструментальный микроскоп, устройство для определения шероховатости поверхности, штангенциркуль с нониусом, микроизмеритель и т.д., в процессе измерения сталкиваются со множеством проблем, например: трудоемкий процесс установки объекта измерения и локализации исходной точки, длительное выполнение измерения партии, многочисленность работников, выполняющих измерения, приводит к разным результатам измерений, сложное управление обработкой статических данных
Традиционные измерительные приборы
Медленное измерение ×
- Объект измерения необходимо локализировать, на локализацию исходной точки которого расходуется рабочее время
- Чем больше точек измерения или их величин, тем дольше время измерения
- Длительное измерение может привести к различным нагрузкам, например, усталости глаз рабочего персонала
Неточные результаты ×
- Различные методы использования приводят к различным результатам измерений
- Различные методы фокусировки приводят к разным результатам измерений
- Выбор места измерения приводит к тому, что полученные результаты варьируются от работника к работнику
Сложно осваиваемая работа ×
- Требуется много времени, чтобы научиться работать
- Неквалифицированный персонал не сможет выполнить правильные измерения
- Измерение виртуальных линий и виртуальных точек требует профессиональных знаний
Система мгновенных измерений серии FastoM
Быстрота и эффективность ✔
- Возможность произвольного размещения продукта
- Возможность измерения до 512 локаций одновременно
- Быстрое и точное измерение в режиме CNC
Простота и легкость использования ✔
- Возможность быстро приступить к работе без длительного обучения
- Простой рабочий интерфейс предоставляет легкое и правильное измерение для каждого
- Простая настройка измерения виртуальных линий и точек
Точность и последовательность ✔
- Необходим лишь один клик
- Доступность, точность и последовательных результатов для каждого
- Автофокус
- Отсутствие неточностей из-за настройки фокуса
- Автоматическое распознавание места измерения
- Единство и стабильность результатов при каждом измерении
Простой рабочий процесс
Интеллектуальное устранение погрешностей измерений
Традиционные инструменты измерения размеров
Такие операции, как «настройка фокуса», «выбор точки или места измерения», «выбор или выравнивание краев», могут различаться от человека к человеку, что приводит к неизбежным погрешностям измерений.
Система мгновенных измерений серии FastoM
- Автоматическое распознавание положения
- Локализация не требуется, автоматический выбор положения и направления.
- Автоматическое извлечение краев
- Высокоточный алгоритм извлечения, субпиксельная обработка по краям.
- Автофокус
- Высокая глубина резкости, четкость фокуса независимо от разности шага.
Высокоэффективный процесс измерения
Система мгновенных измерений серии FastoM оснащен бителецентрической оптической линзой.
Объектив обладает такими характеристиками, как глубина резкости, хороший обзор и т.д.
Высокая глубина резкости
Точное измерение может быть выполнено в пределах глубины резкости без необходимости трудоемкого процесса фокусировки, что снижает требования к точности фокусировки.
Хороший обзор
Все измерения могут быть выполнены в поле обзора, без длительных перемещений и соединений, измерения всех размеров в поле обзора могут быть выполнены за несколько секунд.
Функция бесконтактного измерения высоты
Оснащенный оптическим бесконтактным датчиком, в режиме CNC, система мгновенных измерений может в один клик выполнить точное и быстрое измерение таких параметров изделия, как габариты двумерной плоскости, высота, равномерности, т.е. измерение 2,5D в один клик.
Примечание: оптическая бесконтактная измерительная головка, опциональная точечная лазерная измерительная головка и спектральная конфокальная измерительная головка перемещения.
Импорт модуля CAD
Импорт CAD основан на формате DXF. Считывая информационные данные, такие как необходимые для измерения габаритные характеристики, даже если измеряемая деталь не находится рядом, можно легко создать шаблон измерения CNC.Оптическая линза серии FastoM
Четкость фокуса независимо от разности шагаБлагодаря бителецентрической оптической линзе высокого разрешения с большой глубиной резкости разность шага не влияет на четкость фокуса изображения.
Размер не меняется независимо от разности шагаБлагодаря бителецентрической оптической линзе высокого разрешения с большой глубиной резкости разность шага не влияет на размер изображения. Во время измерения не нужно беспокоиться о неровностях объекта измерения.
Отсутствие искажений изображения в пределах обзораИспользование бителецентрической оптической линзы высокого разрешения с большой глубиной резкости обеспечивает практически нулевое искажение изображения в пределах обзора. Во время измерения не нужно беспокоиться о положении объекта измерения.
Автоматическое распознавание краев
Применение таких алгоритмов, как интерполяция высокого порядка и числовая аппроксимация для выполнения субпиксельной обработки краев, обеспечивает высокоточные измерения на субпиксельном уровне в пределах обзора.
Измерительное ПО
Программное обеспечение VisionX — это профессиональное программное обеспечение для визуальных измерений. VisionX предлагает дружественный пользовательский интерфейс, удобное и быстрое управление, а также отличную практическую функциональность. ПО VisionX предоставляет до 80 видов инструментов извлечения и анализа, включая инструменты извлечения признаков, вспомогательные инструменты, инструменты маркировки, специальные прикладные инструменты и т. д. Кроме того, ПО можно настроить в соответствии с личными пользовательскими требованиями для результативного повышения эффективности работы.
Статический анализ
Интерфейс статистического анализа имеет следующие вкладки [Статистическое значение], [График тенденций], [Гистограмма] и [Обзор данных].
Описание функций
Кликните для увеличения
Автоматическая запись и запрос результатов измерений
Результаты измерений и основная информация об их статистическом значении (например, среднее значение, σ, 3σ, 6σ, Ca, Cp, Cpk и т. д.) будут автоматически записываться и архивироваться. Оператор может выбрать различные условия фильтрации для извлечения истории записей.
Контроль производственного процесса и улучшение качества продукции
График тенденций отслеживает нарушения в генерирующем оборудовании и производственном процессе посредством регулярной тенденции изменения измеренного значения. Например, изменение монотонности измеренного значения, изменение периодичности.
Гистограмма отражает состояние движения и распределение качества продукции, передает информацию о качественном состоянии процесса и используется для оценки и прогнозирования качества продукции и процента браков.
Серия контрольных карт
Автоматическое создание протоколов испытаний в один клик
В качестве формата отчета можно выбрать файлы Excel, pdfs, txts, csv и другие форматы файлов.
- Пользователь может настроить собственные шаблоны отчетов.
- Быстрый вывод и печать отчета в один клик.
- Поддержка передачи данных измерений в режиме реального времени в заданные пользователем шаблоны отчетов.
- Поддержка подключения данных измерений к системе обмена мгновенными сообщениями пользователя.
Протокол испытаний ступенчатого вала
| Наименование детали | Ступенчатый вал |
Модель детали | E9IHL | |
Номер производственной партии | 140235 | |
Проверяющий | Владимир Букин | |
Утверждающий | Сергей Михайлов | |
Дата проверки | 09.08.2018 14:17 | |
Дата получения | 08.08.2018 |
Результаты измерений
ID | Наименование элемента | Результаты измерения | Оценка | Расчетное значение | Верхнее отклонение | Нижнее отклонение |
1 | [D1 | 70. 0118мм | OK | 70.000мм | 0. 015мм | -0. 015мм |
2 | [D2] | 30.0350мм | 0E | 30.000мм | 0. 040мм | 0.000мм |
3 | [D3] | 22.0112мм | OK | 22.000мм | 0.015мм | -0.010мм |
4 | [D4] | 14.0040мм | OK | 14.000мм | 0. 015мм | 0.000мм |
5 | [D5] | 17.9895мм | OK | 18.000мм | 0.000мм | -0.015мм |
6 | [D6] | 4.0032мм | OK | 4.000мм | 0.010мм | 0.000мм |
7 | [D7] | 20.013мм | OK | 20.000мм | 0. 015мм | 0.000мм |
3 | [D3] | 16.5581мм | OK | 16.500мм | 0.010мм | 0.000мм |
9 | [D9] | 9.9986мм | OK | 10.000мм | 0.010мм | -0.005мм |
10 | [D10] | 23.5489мм | OK | 23.500мм | 0.010мм | 0.000мм |
11 | [D11] | 19.4987мм | OK | 19.500мм | 0.010мм | -0.010мм |
12 | [D12] | 2. 0550мм | OK | 2.050мм | 0.010мм | 0. 000мм |
13 | [D13] | 11.0210мм | OK | 11.000мм | 0.25мм | 0.000мм |
14 | [D14] | 4.0032мм | OK | 4.000мм | 0.010мм | 0.000мм |
15 | [D15] | 20.013мм | OK | 20. 000мм | 0.015мм | 0.000мм |
Область применения
Система мгновенных измерений серии FastoM может быть использован в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
Типичный пример
